綠纖維－ 混凝土(水泥)強化用天然麻纖維
2018-03-22
綠纖維® 是取自天然麻類植物(黃麻、紅麻、亞麻、瓊麻等)的靭皮纖維製成。用於添加於預拌混凝土內，可以以大幅改善混凝土(水泥)面層的開裂和裂縫狀況，並可增加混凝土的結構強度。本產品天然、環保、無毒，並克服其他化學纖維的不良問題如纖維浮露、結塊等。

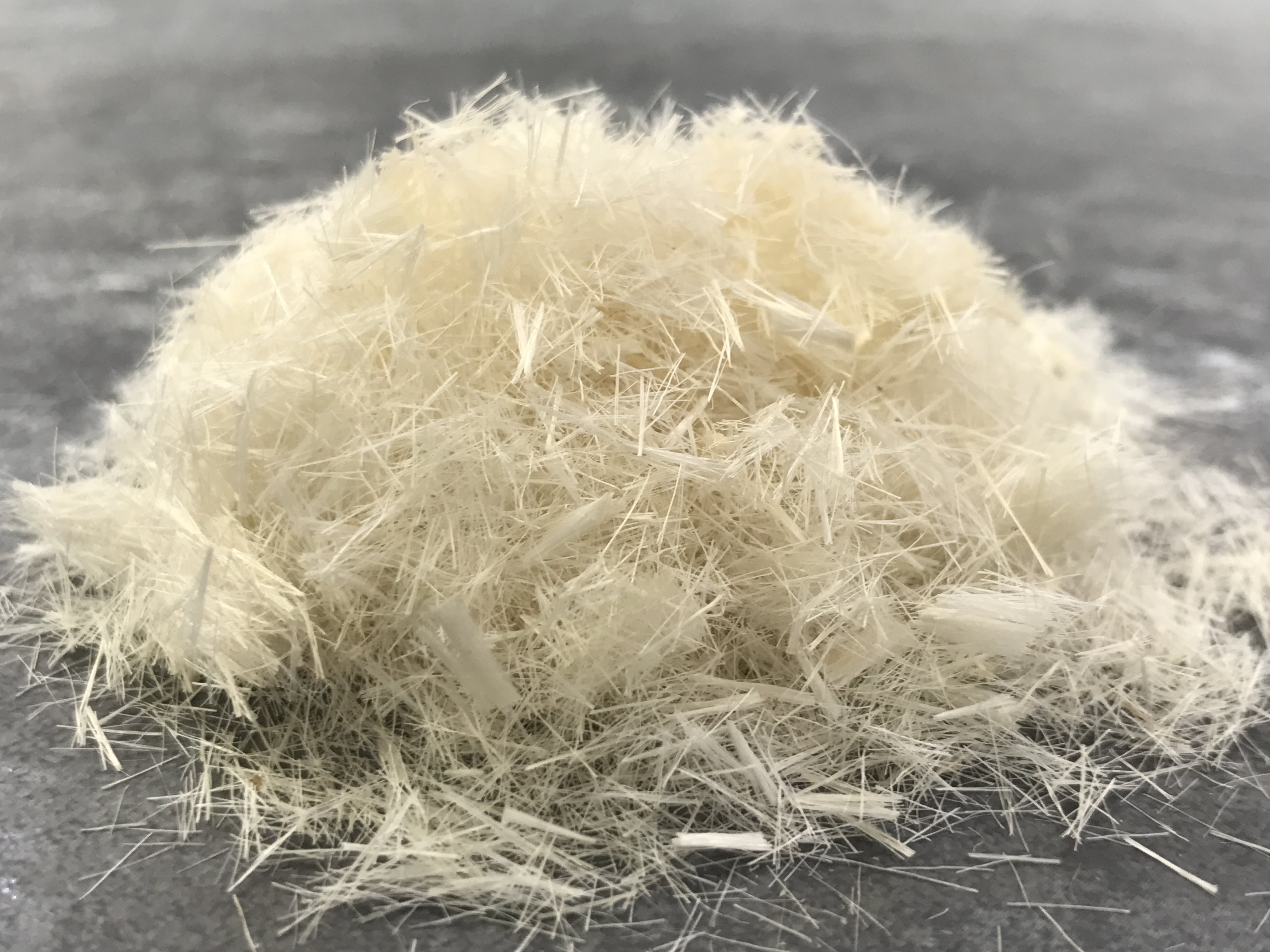

| 規格：５ｍｍ 適用：地坪、牆面 |
 |
使用方式
1. 添加量
1) 每1M3混凝土添加1公斤綠纖維 或
2) 每包50kg水泥添加200公克綠纖維
※ 若添加量超過標準配比的30%~40%，混凝土的強度和黏度會相對增加。但不會有任何不良後遺症。
2. 添加方式
2) 加入 水泥+水+其它添加物
3) 充分攪拌，直到確認綠纖維已經打散沒有結塊
4) 鋪設混凝土
分析與比較
一、綠纖維®和化學纖維的差異比較
| 比 較 項 目 | 綠纖維® | 聚丙烯纖維 |
|---|---|---|
| 成分 | 天然麻纖維 | 化學纖維 |
| 乾縮效益 | 極 佳 因麻纖維會含水，在混凝土乾縮過程中會緩慢釋出水分，讓整個混凝土塊體內外均可獲得較平均的熟成過程，因此可有效地降低混凝土的不良乾縮，進而可減少乾縮裂縫和減小裂縫寬度。 |
無天然纖維效果 |
| 抗UV性 | 極 佳 | 無 |
| 分 散 性 | 極 佳 | 好 |
| 裂縫減少 | 極 佳 | 好 |
| 完成飾面 | 平滑、無泥泡孔 | 較粗糙 |
| 碳化速度＊ | 降低 20% | 無助益 |
| 環 保 性 | 綠色環保材料 | 對環境及工人健康有害 |
＊混凝土碳化：是指混凝土受到化學腐蝕，也就是空氣中的CO2 滲透到混凝土內與其鹼性物質起化學反性生成碳酸鹽和水，使混凝土鹼度降低的過程。
二、補強效益比較表：綠纖維® 、 鋼絲網、 聚丙烯纖維、聚乙烯醇纖維
| 比 較 項 目 | 綠纖維® 天然麻纖維 |
Wire Mesh 鋼絲網 |
PP Fiber 聚丙烯纖維 |
PVA Fiber 聚乙烯醇纖維 |
|
|---|---|---|---|---|---|
| 水泥/混凝土 強度 |
抗壓強度 Mpa註1 (28天) |
26.2 | 26.9 | 22.7 | 25.4 |
| 抗彎強度 MPa | 32.3 | 25.2 | 28.8 | 31.2 | |
| 彎曲韌性 MPa | 75.3 | 41.2 | 48.9 | 60.4 | |
| 裂縫寬度(mm)註2 | 0.04 | 0.23 | 0.17 | 0.11 | |
| 裂縫面積(mm2)註3 | 2.65 | 18.15 | 7.30 | 3.85 | |
| 註1 - 1 MPa ≒ 145.04 Psi ≒ 10.2kg / cm2 註2 - 裂縫長度：在50L x 50H x 5公分厚的試塊面積內產生的裂縫總長度 註3 - 裂縫面積：混凝土的乾縮量=裂縫寬度(mm) x 裂縫長度(mm) |
|||||
三、使用綠纖維®和底舖鋼絲網的比較
| 比 較 項 目 | 綠纖維® 天然麻纖維 |
底舖鋼絲網 Wire Mesh |
|---|---|---|
| 補強狀況 |  |
 |
| 緊密牢固糾結 | 鋼絲網分隔 | |
| 三維方向補強 | 二維方向補強 | |
| 物理特性 | 纖維具親水性 | 鋼絲網無親水性 |
| 耐化學性 | 極佳的耐酸/鹼性 | 不具耐酸性 |
| 抗 水 性 | 佳 | 差(會腐蝕) |
| 施工特性 |
• 非常容易和混凝土拌合，纖維分散性極佳。
• 可提高黏著性和強度。
• 面層無纖維浮露亦無泥泡。
• 可獲得更良好的平滑完成飾面。
• 不會損壞底部防水層。
• 明顯減少裂縫和裂縫寬度。
• 材料品質控管容易。
|
• 傳統施工方式。
• 增加鋼絲網舖設工程和工時。
• 鋼絲網會銹蝕，會降低上下兩 層混凝土界面的結合強度。
• 銹蝕的鋼絲網會損壞底部防水層。
• 無法預期減少裂縫產生和裂縫寬度。
|
歡迎洽詢：
扶傑股份有限公司
02-27985978 / 0937-515449
pere.corp@msa.hinet.net
