NEWS
最新消息
-
綠纖維- 混凝土(水泥)強化用天然麻纖維
2018-03-22

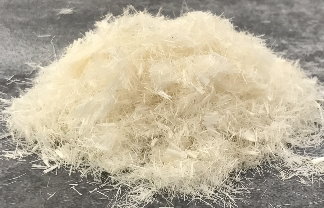

綠纖維® 是取自天然麻類植物(黃麻、紅麻、亞麻、瓊麻等)的靭皮纖維製成。用於添加於預拌混凝土內,可以以大幅改善混凝土(水泥)面層的開裂和裂縫狀況,並可增加混凝土的結構強度。本產品天然、環保、無毒,並克服其他化學纖維的不良問題如纖維浮露、結塊等。
規格:5mm
適用:地坪、牆面
使用方式
1. 添加量
1) 每1M3混凝土添加1公斤綠纖維 或
2) 每包50kg水泥添加200公克綠纖維
※ 若添加量超過標準配比的30%~40%,混凝土的強度和黏度會相對增加。但不會有任何不良後遺症。
2. 添加方式
1) 綠纖維 +骨料+砂 先依比例先拌合均勻
2) 加入 水泥+水+其它添加物
3) 充分攪拌,直到確認綠纖維已經打散沒有結塊
4) 鋪設混凝土
分析與比較
一、綠纖維®和化學纖維的差異比較
比 較 項 目
綠纖維®
聚丙烯纖維
成分
天然麻纖維
化學纖維
乾縮效益
極 佳
因麻纖維會含水,在混凝土乾縮過程中會緩慢釋出水分,讓整個混凝土塊體內外均可獲得較平均的熟成過程,因此可有效地降低混凝土的不良乾縮,進而可減少乾縮裂縫和減小裂縫寬度。
無天然纖維效果
抗UV性
極 佳
無
分 散 性
極 佳
好
裂縫減少
極 佳
好
完成飾面
平滑、無泥泡孔
較粗糙
碳化速度*
降低 20%
無助益
環 保 性
綠色環保材料
對環境及工人健康有害
*混凝土碳化:是指混凝土受到化學腐蝕,也就是空氣中的CO2 滲透到混凝土內與其鹼性物質起化學反性生成碳酸鹽和水,使混凝土鹼度降低的過程。
二、補強效益比較表:綠纖維® 、 鋼絲網、 聚丙烯纖維、聚乙烯醇纖維
比 較 項 目
綠纖維®
天然麻纖維
Wire Mesh
鋼絲網
PP Fiber
聚丙烯纖維
PVA Fiber
聚乙烯醇纖維
水泥/混凝土
強度
抗壓強度 Mpa註1
(28天)
26.2
26.9
22.7
25.4
抗彎強度 MPa
32.3
25.2
28.8
31.2
彎曲韌性 MPa
75.3
41.2
48.9
60.4
裂縫寬度(mm)註2
0.04
0.23
0.17
0.11
裂縫面積(mm2)註3
2.65
18.15
7.30
3.85
註1 - 1 MPa ≒ 145.04 Psi ≒ 10.2kg / cm2
註2 - 裂縫長度:在50L x 50H x 5公分厚的試塊面積內產生的裂縫總長度
註3 - 裂縫面積:混凝土的乾縮量=裂縫寬度(mm) x 裂縫長度(mm)
三、使用綠纖維®和底舖鋼絲網的比較
比 較 項 目
綠纖維®
天然麻纖維
底舖鋼絲網
Wire Mesh
補強狀況
緊密牢固糾結
鋼絲網分隔
三維方向補強
二維方向補強
物理特性
纖維具親水性
鋼絲網無親水性
耐化學性
極佳的耐酸/鹼性
不具耐酸性
抗 水 性
佳
差(會腐蝕)
施工特性
• 非常容易和混凝土拌合,纖維分散性極佳。
• 可提高黏著性和強度。
• 面層無纖維浮露亦無泥泡。
• 可獲得更良好的平滑完成飾面。
• 不會損壞底部防水層。
• 明顯減少裂縫和裂縫寬度。
• 材料品質控管容易。
• 傳統施工方式。
• 增加鋼絲網舖設工程和工時。
• 鋼絲網會銹蝕,會降低上下兩 層混凝土界面的結合強度。
• 銹蝕的鋼絲網會損壞底部防水層。
• 無法預期減少裂縫產生和裂縫寬度。
歡迎洽詢:
扶傑股份有限公司
02-27985978 / 0937-515449
pere.corp@msa.hinet.net -
酷力布-開創混凝土養生品質新紀元
2018-03-13
酷力布®是混凝土(水泥)專用的養生布,是由不具污染性的超吸水針軋不織布和不透明抗裂阻水膠膜組成。 酷力布®提供混凝土在初期(7~10天)養生期內進行水合反應時所需要的保濕水份,因此可大幅減緩混凝土面層太激烈的乾縮反應和裂縫。
省時省力,不用再來回灑水養生了!您只需撒水後鋪上酷力布,等7~10天養生後再回來將布移除,即可得到優質養生的水泥面層!
酷力布®為扶傑公司總代理美國Reliable Concrete Accessories公司產品,美國製造,擁有美國專利
>請點我看產品簡介
>請點我看使用方式
效益
1. 可讓面層平均熟成,減少混凝土面層網狀開裂和乾縮裂縫。
2. 減少混凝土面層翹曲風化剝離。
3. 增加混凝土面層的硬度耐磨耗性和收縮抵抗。
4. 不須增加重覆檢查和保濕的人工成本。
5. 減少水分消耗需求。
6. 攤舖施工容易,省時省工。
上圖:Winco 共贏食品-愛達荷州楠帕廠
產品效益
1. 超高保水性,七天長效養生保濕
• 超越 ASTM C-171-03 和 ASTM C-171-97a 規範。
• 每卷*可保水50加侖(約180公升)
*每卷尺寸:2.4m x 61m x 0.4mm
2. 重量輕,每卷只有25公斤,可輕鬆搬運。
3. 耐撕裂、抗磨損。
4. 無污染性。
5. 抗風乾性。
6. 陽光反射率超過 ASTM C-171 規範要求。
7. 可阻擋輻射並可避免溫室效應產生的地板面層溫度上升現象。
上圖:GM 通用汽車-德州阿靈頓廠
使用方式
1. 面層先大量澆水濕潤。
2. 將酷力布®攤舖在面層上,攤舖時持續在布捲前緣噴水,使布完全濕潤。
3. 布和布間保持約10公分的重疊區域。
4. 用刷子將攤餔時產生的氣泡刷平。
5. 靜置進行7天初始養生,此期間不需回現場加水,並請不要在上面走動。待養生7天期滿時,將酷力布®移除即可。
歡迎洽詢:
扶傑股份有限公司
02-27985978 / 0937-515449
pere.corp@msa.hinet.net
-
媒體報導:水泥地板打造時尚Loft 家居風
2016-01-18
感謝業主口碑推薦,本公司獲得「家的設計自己來」(漂亮家居出版)一書中所介紹的16個好工班之一。
若您喜愛充滿自我個性、隨興、簡單大方且空間通透的Loft家居風,具有自然粗曠質感的混凝土(水泥)拋光地板將會是你最佳的選擇。不論您想要自然風、藝術風、工業風、復古風,只要用混凝土(水泥)拋光地板作為室內基底,您就可以利用裝潢、傢俱的設計,輕易帶出強烈的自我風格與質感。
同時,混凝土(水泥)拋光地板環保、不易磨損、保養簡易、成本低的特性,讓您日後不需擔心保養問題!
扶傑公司混凝土(水泥)地板 - 摘錄自漂亮家居「家的設計自己來」
-
15mm 超高齒 五齒鑽石磨塊
2018-01-11
五齒鑽石磨塊 全新改版上市!
*市場領先的15mm 超高鑽石齒!
*更銳利!更持久耐用!
*基體加高3mm,鑽石齒可用到底,也不傷機器底盤!
*粒度 #25/30,其他粒度亦可訂製
-
DAY1 混凝土粉光增效劑-水泥地坪粉光幫手
2016-01-18
~*榮獲2013美國拉斯维加斯混凝土世界暨國際建築機械展 「最佳創新獎」*~
在粉光過程中,同時強化混凝土品質
施作DAY1混凝土(水泥)粉光增效劑,您可以從混凝土工程的最前端開始強化混凝土品質!
DAY1 在粉光過程中會與混凝土產生反應,可有效減少水氣的揮發速度,並永久與混凝土結合,達到強化面層的效果。DAY1 不會在混凝土表面形成薄膜,施作後完全不需要清除任何殘留物。同時,DAY1 也像為混凝土面層上了一層水性養護劑,將靠近面層的孔洞密封起來,因此可以幫助混凝土更好的熟成。
使用DAY1,您能施作出更完美的混凝土地坪。
產品特性
• 減緩表面乾燥速度,增長粉光時間達 15~45 分鐘,有更充足的時間施作粉光,達到完美密封,細膩平整的地坪
• 有效的密封混凝土初凝時產生的孔洞
• 減少鹼矽反應(ASR),降低面層龜裂風險
• 提升面層硬度,降低面層起塵、起沙的風險性,增加混凝土抗壓強度
• 提供面層潤滑效果,讓面層更平滑堅固
• 有效增加粉光效率,減少粉光機葉片損耗,降低施作技術人員的疲勞度
• 施作後面層具顯著良好的潑水性
超簡易施作方式
• 取代撒水,只需簡單將DAY1以1:4加水稀釋後,適量噴灑在待粉光的混凝土面層上,然後再用粉光機施作即可
• 使用面積可達500 ft2/gal
• 可調高粉光機速度,因為DAY1已降低粉光機葉片和混凝土間的阻力
• DAY1 和混凝土會立即產生反應,並可有效減緩外在環境因素對粉光操作時間的影響(如颳風、高溫、乾燥氣候等)
粉光時不須加水
傳統粉光時施加的額外水分,會造成混凝土結構的弱化並會起砂。直接施作DAY1,您不需要再靠撒水來進行粉光,當然能讓混凝土面層結構更堅固,且不會起砂!
請點此處看更多影片及說明
